Испытания полимерных композитов на огнестойкость для разных стран

Полимеры, армированные волокном (FRP), нашли широкое применение в строительстве зданий и сооружений, транспортостроении и инфраструктуре. Несмотря на предпринимаемые усилия по гармонизации стандартов по огнестойкости (подобных EN45545 в сфере Европейской индустрии железнодорожных перевозок), в большинстве стран сохраняются собственные требования к качеству материалов для конкретных областей применения.

Были проведены испытания 10 различных композитных материалов из США и Европы с целью прогнозирования их поведения при проведении испытаний на огнестойкость, действующих в Северной Америке и Европе. Были изучены следующие стандарты: UL 94, ASTM Е162, ASTM Е-84, ASTM Е662, ASTM Е1354, IМО A653, NFP 92501, NFP 16-101 и EN 13823. Полученные результаты будут обсуждаться ниже. Хотя было установлено, что огнестойкость в целом зависит от типа использованной смолы и ингибитора горения, характеристики материала, полученные в определенном испытании, редко являлись показательными с точки зрения его поведения в ходе других процедур.

Tребования правил противопожарной безопасности при строительстве зданий и сооружений, а также транспортостроении существенно различаются в разных странах мира. Требования к огнестойкости материалов,предъявляемые в данных областях, могут различаться между собой даже в пределах одной страны. То есть, материалы для того или иного применения, могут быть сходными, но испытания должны проводиться с использованием разных стандартов. Исторически, между разными испытаниями на огнестойкость было мало общего. А это затрудняет выбор конкретного ингибитора горения для конкретного применения, совершаемый поставщиками и производителями материалов. В прошлом каждая Европейская страна имела собственные Нормы противопожарной безопасности и проводила собственные испытания на огнестойкость. А это приводило к тому, что материалы должны были удовлетворять разным требованиям для одного и того же применения в разных странах. В Евросоюзе были начаты работы по гармонизации испытаний, предусмотренных нормами противопожарной безопасности. Был разработан новый стандарт для области возведения зданий и строительных работ; процедура его утверждения уже начата в Европейских странах. EN45545 – стандарт, предложенный для европейской индустрии железнорожных перевозок. Он облегчит квалификацию материалов для их применения в разных странах Европы без необходимости проведения отдельных испытаний в каждой стране.

Поскольку компании стремятся к глобальной экспансии, возникает острая потребность в увеличении производства и продаж единообразных товаров в разных уголках мира. Крайне важно понять, как определенный композитный материал, армированный волокном, будет вести себя в ходе испытаний огнестойкости, которые проводятся в разных странах мира при выборе материалов для конкретных областей применения. В описанной статье были проведены испытания типичных для США композитов в соответствии со стандартами Евросоюза, и типичных для европейского рынка композитных систем в соответствии со стандартами США, применяемых в области строительства, транспортостроения и судостроения.

Экспериментальная часть

Таблица 1. Смолы, использованные в ходе испытаний
Обозначение смолы Галогены Наполнитель ATH
A Да Да
B Да Да
C Да Да
D Да Да
E Да Нет
F Да Нет
G Да Нет
H Нет Да
I Нет Да
K Нет Да

Для испытаний были отобраны серии смол с различной степенью огнестойкости. Все смолы выпускаются в продажу. Методы оценки огнестойкости также различались. Целью этой работы было установление влияния метода определения огнестой­кости при проведении разных испытаний на полученные результаты. Среди отобран­ных для испытания смол были бромиро­ванные смолы, бромированные смолы с наполнителем в виде алюминия тригидрата (ATH) и небромированные смолы с напол­нителем ATH.

Испытуемые композитные материалы армировались тремя слоями рубленого стекловолокна (при содержании стекло­волокна на уровне 20–30%). Панели изготавливали в лабораторных условиях с помощью технологии ручного формования. Толщина каждой панели составляла примерно 3 мм. Все панели изготав­ливались одинаковым образом, для ис­ключения этой переменной из сравнения. Отверждение проходило при комнатной температуре, а постотверждение шло в течение шести часов при 80°С. Смолы, включенные в испытания, представлены в Таблице 1.

Первыми были оценены испытания на огнестойкость, широко распространенные в строительстве, производстве подвижного состава для массовой перевозки пассажиров и судостроения. Это были испытания из следующих стандартов: ASTM E-841, ASTM E1622, ASTM E6623, ASTM E13544, NFP925015, NFP161016, EN 138237 и IMO A6538. Описания этих испытаний представлены в соответствующих стандартах. В каждом из этих испытаний использовались образцы различных конфигураций и различные плотности тепловых потоков. В некоторых испытаниях (например, ASTM E-84) использовали заданные потоки воздуха, которые пропускали через испытательное устройство.

Нормативы, а также указания по испытанию пластиков, армированных волокном, в соответствии с новыми требованиями Евросоюза в области сооружения зданий и строительства представлены в проекте международного стандарта ISO/DIS 25762. В этом документе также сравнивается поведение различных композитных материалов при разных испытаниях.

Результаты и обсуждение

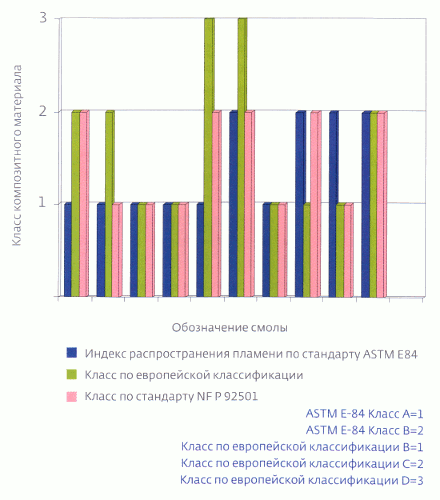

Рисунок 1. Сравнение классов огнестойкости по ASTM E-84, европейской и французской классификации
Сравнение классов огнестойкости по ASTM E-84

Стандарт ASTM E-84 опи­сывает испытание, которое наиболее широко ис­поль­зу­ется в США в области сооружения зданий и стро­ительства; обычно его на­зывают испытанием в тун­неле Штейнера. Данные по Индексу распространения пламени (FSI), полученные в этих испытаниях, пред­ставлены на Рисунке 1. Данные по Индексу обра­зования дыма (SDI – коэф­фициент дымообразования) представлены в Таблице 2. Смолы, содержащие гало­гены, хорошо себя прояви­ли в ходе данного испы­тания. Уровень галогена в смоле определяет значе­ние индекса распростране­ния пламени. Такие синер­гисты брома как сурьма также могут использовать­ся для снижения FSI при заданном количестве бро­ма или для сохранения FSI на неизменном уровне при снижении содержания бро­ма. Системы, в которых ATH используется как единственный ингибитор горения, проявили себя при испытаниях не столь хорошо. Для обеспечения индекса FSI на уровне <25 требовались очень большие количества ATH. Комбинация ATH и брома отлично зарекомендовала себя в ходе испытаний. Стандарт ASTM E-84 также позволяет получить значение индекса образования дыма. В соответствии со строительными нормами США в случае применения внутри зданий материал должен иметь SDI <450. А это достигается только при эксклюзивном применении ATH. Даже комбинация галогена и ATH не в состоянии удовлетворить требования к низкому значению SDI из строительных норм.

Таблица 2. Результаты испытания на дымообразование
Обозначение смолы Антипирены ASTM E-84 Индекс дымообразования ASTM E662 Ds через 4 минуты ASTM E662 Ds макс.
A Наполнитель и галоген 850 420 590
B Наполнитель и галоген 700 170 550
C Наполнитель и галоген 700 230 530
D Наполнитель и галоген 900 580 660
E С галогеном 790
F С галогеном 900 710 750
H Без галогена 57 6 180
I Без галогена 95 24 210
J Без галогена 120 8 180
K Без галогена 300 58 210

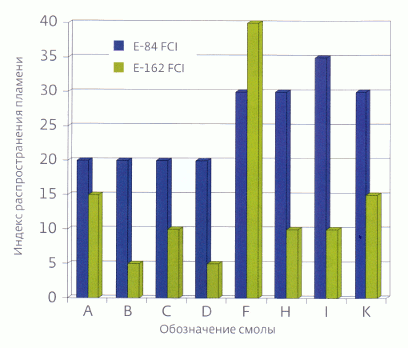

Рисунок 2. Сравнение значений индекса распространения пламени, полученных по стандартам ASTM E-84 и IE162
Сравнение значений индекса распространения пламени по ASTM E-84 и IE162

Результаты испытаний согласно ASTM E-162 показали, что более низкие значения FSI можно по­лучить благодаря ATH или ком­бинации брома и ATH. К сожа­лению, результаты этого испы­тания должным образом не кор­релировали с результатами ис­пытания по ASTM E-84. Значе­ние FSI для смолы I находилось на уровне 35 при испытаниях по ASTM E-84 и на уровне 10 при испытаниях по ASTM E-162, в то время значение FSI у смолы F находилось на уровне 30 при испытаниях по E-84 и на уровне 40 при испытаниях по E-162. Таким образом, хорошее зна­чение FSI по ASTM E-84 не прогнозирует получение низкого значения FSI по ASTM E-162. В США в индустрии массовых перевозок (транспортостроении) значение FSI должно находить­ся на уровне <35 при испыта­ниях по ASTM E-162.

Стандарт ASTM Е662 предназначается для определения только плотности дыма. Это испытание проводится в транспортостроении (для пассажирских перевозок) и Международной морской организацией (IMO) для установления требований по дыму для используемых материалов. Для пассажирских перевозок приняты следующие требования: максимальная плотность дыма <100 через 90 секунд и <200 через 4 минуты. Максимальная плотность дыма, установленная MMO для применения под палубой, составляет <200 за 20 минут испытания. Единственная известная возможность для удовлетворения требований MMO заключается в отказе от применения брома в любых количествах. Требования к материалам, применяемым для производства транспортных средств для пассажирских перевозок, могут быть удовлетворены благодаря использованию комбинации брома и ATH, если достаточное количество ATH используется для подавления образования дыма в первые 4 минуты испытания. Отмечается определенная взаимосвязь между значениями максимальной плотности дыма по ASTM E662 и индексом образования дыма по ASTM E-84. Испытание согласно ASTM E662, вероятно, подходит для грубого предварительного испытания с целью прогнозирования значения индекса образования дыма по ASTM E-84. Смола с максимальной плотностью дыма ниже 200 по всей вероятности будет иметь индекс образования дыма по E-84 ниже 450. Такой материал будет также иметь большие шансы попасть в класс Sl по образованию дыма согласно EN 13823 при проведении испытания по методу SBI (термическое воздействие одного источника горения).

На настоящий момент отсутствуют требования по согласованности результатов испытания с использованием конического калориметра по стандарту ASTM Е-1354 и результатов испытаний по любому стандарту на применение. Испытание с коническим калориметром – прекрасный инструмент для исследования, который пригоден для отбора материалов перед проведением масштабных испытаний. Работа Стивенса (10) продемонстрировала, что это испытание может использоваться для отбора материалов и составления прогноза относительно их поведения в ходе испытания по ASTM E-84. В Испытательной пожарной лаборатории Шведского Научно-исследовательского института, Национального института Тестирования конический калориметр был использован при отборе материалов для проведения испытания по методу SBI (термическое воздействие одного источника горения) по EN 13823 и горения в помещении по ISO 9705. Джанссенс с сотрудниками (11) также опубликовал работу по использованию конического калориметра для прогнозирования поведения FRP-материалов при испытании по методу горения в помещении согласно ISO 9705.

Международная морская организация устанавливает требования для всех судов, заходящих в международные воды. Требования к огнестойкости материалов, используемых для облицовки стен, потолков и переборок, базируются на испытании горючести по стандарту IMO A653, описанному в Международном кодексе по применению методов испытаний огнестойкости. Среди испытанных материалов только смолы, содержащие ATH и бром, удовлетворяли требованиям к распространению пламени согласно части 5 IMO. К сожалению, смолы, удовлетворявшие требованиям части 5 в плане распространения пламени, не удовлетворяли требованию по плотности дыма <200 из ISO-версии ASTM E662.

Таблица 3. Результаты испытания по IMO A653
Обозначение смолы Антипирены CFE IMO, Часть 5
A Наполнитель и галоген 25,6 Испытание прошло успешно
B Наполнитель и галоген 36,3 Испытание прошло успешно
C Наполнитель и галоген 39,1 Испытание прошло успешно
D Наполнитель и галоген 37,7 Испытание прошло успешно
E С галогеном 17,8 Испытание потерпело неудачу
F С галогеном 15,7 Испытание потерпело неудачу
H Без галогена 18,9 Испытание потерпело неудачу
I Без галогена 24,8 Испытание потерпело неудачу
K Без галогена 17,1 Испытание потерпело неудачу

Также было отмечено, что смолы, которые хорошо проявили себя при испытании огнестойкости по IMO A653, могли выглядеть не столь достойно при продении испытания по методу SBI. Два испытанных материала, которые удовлетворяли требованиям к распространению пламени из IMO А653, были отнесены лишь к классу С по новой Европейской классификации строительных материалов. Более того, смолы со значением FSI <25 по ASTM E-84 не обязательно удовлетворяли требованиям IMO A653.

Французский тест на воспламеняемость по NFP 92501 на протяжении многих лет использовался в Европе для оценки склонности материалов к распространению пламени. M1 – низший класс по распространению пламени. В большинстве случаев комбинация ATH и брома по итогам данного испытания характеризовалась лучшими результатами. Однако данные испытания огнестойкости по ASTM E-84 не позволяли эффективно прогнозировать огнестойкость во французском тесте на воспламеняемость по NFP 92501. Некоторые материалы, отнесенные к классу Ml по результатам испытания согласно NFP 92501, характеризовались индексом FSI на уровне 35 по E-84, в то время как некоторые материалы, отнесенные к классу M2 по NFP 92501, характеризовались индексом FSI на уровне 20 по E-84.

В основе новой унифицированной Европейской классификации по огнестойкости материалов для строительства зданий и сооружений лежит испытание по методу SBI из EN 13823. Эта классификация состоит из трех частей. В основу первой части положено выделение тепла; она касается распространения пламени. Класс A соответствует негорючим материалам. Класс B является лучшим для горючих материалов. Класс E – худший класс для горючих материалов. Вторая часть испытания по методу SBI из EN 13823 касается классификации дыма. Sl – низший, а S3 – высший класс. Третья часть испытания по методу SBI из EN 13823 касается определения свойств капель, образующихся при горении/плавлении материала. Ни один из испытанных FRP-материалов не характеризовался образованием капель. Было установлено, что бромированные материалы со значением индекса распространения пламени <25 по E-84 могли не войти в Класс B при испытании по методу SBI из EN 13823. В данном испытании смола G (с очень высоким содержанием брома) была отнесена к Классу B. Смолы, содержащие бром и ATH, характеризовались лучшими показателям по сравнению со смолами, содержащими только бром. Во всех случаях смолы, содержащие бром, были отнесены к классу S3 в соответствии с классификацией по дыму. В данном испытании наилучшим образом себя зарекомендовала смола, содержащая максимальное количество ATH. Две смолы, которые содержали по 150 частей ATH на 100 весовых частей смолы, но не содержали брома – смолы H и I – были отнесены к классам B и Sl; они оказались лучшими в данном испытании. Отсутствовала надежная корреляция между результатами данного и других испытаний. Некоторые исследователи отмечали, что конический калориметр можно использовать для отбора материалов для данного испытания.

Заключение

На сегодняшний день в мире существует множество испытаний на огнестойкость для классификации композитных материалов, применяемых в строительстве зданий и сооружений, а также транспортостроении и судостроении. Требования к испытаниям существенно различаются между странами. Отсутствует чёткая взаимосвязь между результатами этих испытаний oгнестойкости. Материал может удовлетворять требованиям к огнестойкости для Класса 1 по ASTM E-84 для применения в США при строительстве, но не будет удовлетворять требованиям к огнестойкости для европейского класса B. Каждая смола должна быть испытана и квалифицирована для каждого отдельного применения. Тип ингибиторов горения напрямую влияет на поведение продукта в каждом испытании. Существует мнение, что бром наилучшим образом способствует удовлетворению требований к индексу FSI, например из ASTM E-84. Высокое содержание ATH без применения брома способствует приобретению оптимальных характеристик по дыму, которые удовлетворяют требованиям новых Европейских классов B и Sl.

Требуется дополнительная работа для дальнейшего выявления различий в поведении материалов, армированных волокном, при проведении испытаний, практикуемых в разных странах мира.


ASTM Е-84 – Стандартный метод оценки характеристик поверхностного горения для строительных материалов, Ежегодное издание стандартов ASTM, 2008.

ASTM Е-162 – Оценка воспламенения поверхности материалов с использованием источника лучистой теплоты Ежегодное издание стандартов ASTM, 2008.

ASTM Е-662 – Стандартный метод определения удельной оптической плотности дыма, образуемого твердыми материалами, Ежегодное издание стандартов ASTM,2008.

ASTME-1354 – Стандартный метод определения уровней высвобождаемого тепла и видимого дыма из материалов и продуктов с использованием калориметра для оценки потребления кислорода, Ежегодное издание стандартов ASTM, 2008.

NFP 92501 – Французский тест на воспламеняемость.

NFP 16-101 – Выбор материалов на основании их горючести.

EN 13823 – Поведение строительных материалов в испытаниях на огнестойкость Строительные материалы, за исключением материалов для покрытия полов, подвергали испытанию по методу SBI (термическое воздействие одного источника горения).

Резолюция IMO, А653, Рекомендации по улучшению процедур проведения испытании на огнестойкость для оценки поверхностной воспламеняемости отделочных материалов для переборок, потолков и палубы, Международный кодекс по применению методов испытаний огнестойкости, Международная морская организация, 1998.

ISO/DIS 25762 «Пластики Указания по оценке пожароопасных свойств и огнестойкости композитных материалов, армированных волокном», 2008.

Композитный мир | сентябрь–октябрь | 2012
